確保靜電服的舒適性和靜電性能

當(dāng)電荷積聚在物體表面時(shí)會(huì)產(chǎn)生靜電，這通常是兩種材料分開(kāi)或摩擦在一起的結(jié)果。紗線，織物或衣服的靜電放電不僅不受歡迎，而且在某些情況下可能是危險(xiǎn)的。

在干燥和寒冷的天氣中，靜電會(huì)增加，因此在冬季更常發(fā)生靜電沖擊。防靜電工作服的不良靜電性能通常會(huì)導(dǎo)致不舒適的穿著體驗(yàn)。除了交付小型電擊，在某些環(huán)境中，例如易燃的揮發(fā)性液體或氣體區(qū)域，靜電會(huì)帶來(lái)嚴(yán)重的健康和安全隱患。因此，在這種環(huán)境下，要求工人穿著具有良好抗靜電性能的個(gè)人防護(hù)服。

目前，我國(guó)測(cè)試紡織品和服裝抗靜電性能的國(guó)家和行業(yè)標(biāo)準(zhǔn)主要有：GB/T 12014-1989防靜電工作服、GB/T12703-1991《紡織品靜電測(cè)試方法》、FZ/T01042-1996《紡織品材料靜電電壓半衰期的測(cè)量》、FZ/ T01044-1996《紡織品材料靜電性能、纖維泄漏電阻的測(cè)量》、FZ/T01059-1 999《測(cè)量方法》

測(cè)試原理：

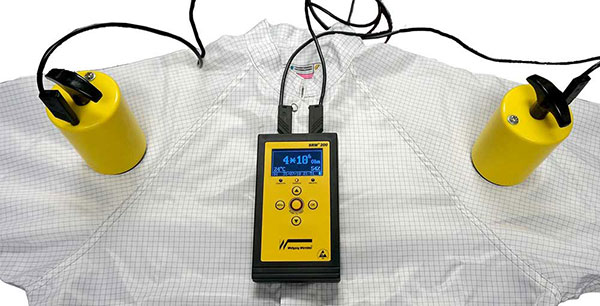

樣品在規(guī)定的相對(duì)濕度和溫度下進(jìn)行處理。  將直流電勢(shì)施加到電極組件，并測(cè)量織物的電阻。 表面/垂直電阻越高，在織物表面上累積的電荷越大，相應(yīng)的抗靜電性能越差。

測(cè)試范圍：

纖維，紗線，羊絨和織物  靜電耗散服裝的材料 成品紡織品  測(cè)試標(biāo)準(zhǔn)：AATCC 76，AATCC 84，BS EN 1149-1，DIN 54345-1，GB / T 22042

報(bào)告：

對(duì)數(shù)（表面電阻率）

表面電阻

表面電阻率

垂直或體積電阻

必須注意的是，不同測(cè)試方法和標(biāo)準(zhǔn)的適用性是不同的。以GB/T12703-1991《紡織品靜態(tài)測(cè)試方法》為例，該方法提供了幾種不同的測(cè)試方法，不僅測(cè)試不同的項(xiàng)目和技術(shù)條件，而且適用不同的產(chǎn)品，代表不同的含義。例如：

1、方法a(半衰期法，與FZ/T01042-1996相同)

將置于可選金屬平臺(tái)上的樣品用+10kV高壓放電30秒，并測(cè)量感應(yīng)電壓的半衰期。該方法可用于評(píng)價(jià)織物的靜電衰減特性。然而，包含導(dǎo)電纖維的樣品在接地的金屬平臺(tái)上的接觸狀態(tài)無(wú)法控制。當(dāng)導(dǎo)電纖維與平臺(tái)接觸良好時(shí)，電荷泄漏迅速，而當(dāng)接觸不良時(shí)，衰減率與普通紡織品相似。同一樣品在不同放置條件下的測(cè)試結(jié)果差異很大，不適合評(píng)價(jià)含導(dǎo)電纖維織物的抗靜電性能。

2、方法b(摩擦充電電壓法，與FZ/T01061-1999基本相同)

將4個(gè)樣品(2經(jīng)2緯，4厘米× 8厘米)夾在一個(gè)轉(zhuǎn)鼓上，轉(zhuǎn)鼓以400轉(zhuǎn)/分鐘的轉(zhuǎn)速摩擦標(biāo)準(zhǔn)布(尼龍或聚丙烯)，在1分鐘內(nèi)測(cè)試樣品的最大充電電壓(v)。由于樣品尺寸過(guò)小，導(dǎo)電纖維的分布會(huì)隨取樣位置的不同而有很大差異，因此該方法不適用于評(píng)估含導(dǎo)電纖維紡織品的抗靜電性能。

3、方法C(電荷面密度法，與FZ/T01060-1999基本相同)

樣品在特定條件下以特定方式摩擦尼龍標(biāo)準(zhǔn)布后，用法拉第籠測(cè)量電荷量，根據(jù)樣品尺寸得到電荷面密度(μC/m2)。電荷面密度法適用于評(píng)估各種織物(包括含有導(dǎo)電纖維的織物)靜電積累的難易程度，測(cè)量結(jié)果與樣品的吸塵程度密切相關(guān)。由于樣品和標(biāo)準(zhǔn)布之間的摩擦起電是通過(guò)手工操作實(shí)現(xiàn)的，因此測(cè)試條件的一致性、測(cè)試結(jié)果的準(zhǔn)確性和再現(xiàn)性容易受到操作技術(shù)的影響。

4、方法d(脫衣服時(shí)的衣物充電方法)

將工作服與化纖內(nèi)衣以特定方式摩擦后，脫下工作服，放入法拉第籠中，得到充電量(μC/片)。這種方法的測(cè)試對(duì)象僅限于服裝，但由于內(nèi)衣的材料沒(méi)有規(guī)定，摩擦方法很難一致，缺乏可比性。

從測(cè)試紡織品靜電性能的現(xiàn)有國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)來(lái)看，測(cè)試含導(dǎo)電纖維紡織品靜電性能的唯一真正實(shí)用的方法是GB/T12703-1991或FZ/T01060-1999中的電荷面密度法。因此，紡織品抗靜電性能的評(píng)價(jià)不能堅(jiān)持在不同指標(biāo)之間尋找一定的相關(guān)性，而應(yīng)該建立一個(gè)完整的、多方面的評(píng)價(jià)體系，以反映紡織品在不同測(cè)試條件下的抗靜電性能和實(shí)際應(yīng)用效果。一些專家建議，應(yīng)進(jìn)一步研究和改進(jìn)現(xiàn)有的電荷面密度法，并將人工摩擦改為自動(dòng)操作，以進(jìn)一步提高測(cè)試的準(zhǔn)確性和再現(xiàn)性。

直接測(cè)量紡織品的表面或垂直電阻是評(píng)估紡織品抗靜電性能的眾所周知的測(cè)試方法。配備最先進(jìn)的測(cè)試設(shè)備和技術(shù)知識(shí)，新塵電子是您研究紡織材料靜電性能的理想合作伙伴。

官方分享 （新塵電子）→〈防靜電工作服靜電測(cè)試方法〉
本文地址：http://u1v1.cn/news/fbk/806.html
文章均由 （新塵電子） 公司整理發(fā)布，文章資料僅供參考，轉(zhuǎn)載請(qǐng)標(biāo)明出處。謝謝！
