靜電積聚及其不受控制的放電可能會(huì)對(duì)人們?cè)斐蓢?yán)重后果-我們?cè)谏弦黄恼轮袑?duì)此進(jìn)行了詳細(xì)研究?，F(xiàn)在，我們打算發(fā)現(xiàn)實(shí)際上使PPE能夠釋放靜電的物質(zhì)，如何對(duì)其進(jìn)行檢查以及在該區(qū)域提供的產(chǎn)品。

過去，ESD領(lǐng)域中使用的大多數(shù)防護(hù)服都是100％棉。與所有天然纖維一樣，它的優(yōu)點(diǎn)是僅需極少的抗靜電堆積，而無需使用其他設(shè)備。但是，濕度在這里起著關(guān)鍵作用：天然材料本身具有吸濕性–即它從空氣中吸收水分，從而在高濕度環(huán)境中增加了其靜電消散能力。但是，如果空氣比較干燥，則棉質(zhì)服裝缺少必要的纖維水分；它會(huì)失去其自然放電能力，這可能導(dǎo)致危險(xiǎn)的堆積。棉花還存在危險(xiǎn)，因?yàn)槠涠汤w維可能會(huì)松散。由于存在相反的電荷，這些光纖會(huì)緊貼組件，這也會(huì)引起問題。使用長(zhǎng)而高質(zhì)量的短纖維可以解決這個(gè)問題。

抗靜電和/或ESD應(yīng)用的纖維

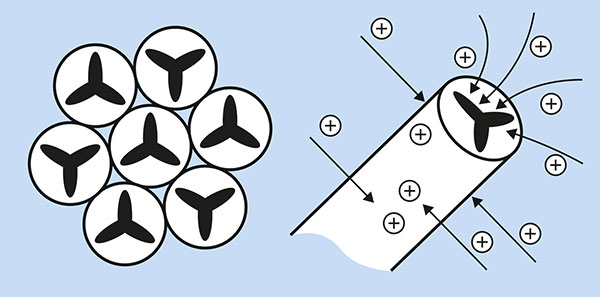

相反，諸如聚酯的化學(xué)纖維是連續(xù)纖維。這顯著降低了纖維松散污染的風(fēng)險(xiǎn)。然而，一個(gè)缺點(diǎn)是，這可能會(huì)產(chǎn)生相當(dāng)大的摩擦，因?yàn)榕c棉花相比，它不具有吸濕性。為了限制這些堆積并類似地遵守抗靜電和ESD標(biāo)準(zhǔn)，服裝還必須包括其他纖維或線。為此使用了線和纖維，例如導(dǎo)電性（帶有碳涂層的合成纖芯）和靜電消散性（聚酯涂層的碳纖芯）?，F(xiàn)在，使用這些纖維和線是標(biāo)準(zhǔn)做法，并且可以在由100％棉制成的混紡織物和紡織品中找到它們。

碳的使用使電阻最小化，因此有助于控制堆積物的排放。對(duì)于ESD應(yīng)用，由于定義的測(cè)試程序，靜電耗散/導(dǎo)電纖維必須位于外層。例如，因此用于我們的ESD襯衫。此外，用于機(jī)織產(chǎn)品的纖維必須排列成網(wǎng)狀（最大面積為每平方5 x 5mm²），以確保必要的電荷衰減。對(duì)于針織物，纖維必須相應(yīng)地整合到針跡結(jié)構(gòu)中。另外，靜電耗散/導(dǎo)電纖維用于閉合接縫。

將靜電耗散/導(dǎo)電纖維用于ESD應(yīng)用

但是，對(duì)于抗靜電應(yīng)用而言，產(chǎn)品的芯或涂層是導(dǎo)電的還是靜電消散的并不重要。為了滿足抗靜電標(biāo)準(zhǔn)EN 1149-3（電荷衰減），還必須在其外表面上集成一個(gè)網(wǎng)狀圖案（小于10 x 10mm²）或平行排列的線（間距小于10cm）。

還有其他要求嗎？

在選擇導(dǎo)電或靜電耗散的附加組件時(shí)，必須考慮應(yīng)用領(lǐng)域。例如，對(duì)于ESD工作，確保提供最佳的皮膚兼容性非常重要，因?yàn)槔鏓SD T恤衫直接與皮膚接觸。

僅在特殊情況下，符合EN 1149的防護(hù)才是穿衣的唯一要求：例如，化學(xué)PPE通常需要抗靜電保護(hù)-畢竟，在處理化學(xué)藥品，環(huán)境中空氣敏感的環(huán)境時(shí)混合是常見的情況。其他應(yīng)用領(lǐng)域包括木材加工和金屬制品：在多塵環(huán)境下焊接時(shí)，員工的個(gè)人防護(hù)裝備必須符合抗靜電標(biāo)準(zhǔn)，此外還規(guī)定了隔熱和防火以及焊接保護(hù)的標(biāo)準(zhǔn)。

ESD=抗靜電？瀏覽測(cè)試標(biāo)準(zhǔn)

經(jīng)常有人問防靜電衣服是否可用于抗靜電應(yīng)用，反之亦然。不幸的是，例如，與防靜電鞋相比，在防靜電服和防靜電服的抗靜電性能上沒有明顯的區(qū)別。對(duì)于安全鞋，適用標(biāo)準(zhǔn)中定義的接觸電阻。在這里，這些值可以輕松，清晰地相互比較。不幸的是，對(duì)于這種類型的防護(hù)服，無法對(duì)這種測(cè)試要求進(jìn)行比較。在抗靜電標(biāo)準(zhǔn)的框架內(nèi)，根據(jù)所使用的材料和潛在的設(shè)備，共有三個(gè)測(cè)試標(biāo)準(zhǔn)。為了獲得認(rèn)證，僅需滿足其中之一。

EN 1149-1表面電阻<2.5×10 9 ΩEN 1149-2接觸電阻EN 1149-3小于4秒的50％電荷衰減或屏蔽系數(shù)S> 0.2EN 1149-5提供了有關(guān)與EN 1149-1，EN 1149-2和EN 1149-3有關(guān)的各個(gè)測(cè)試參數(shù)的附加信息。

相反，ESD標(biāo)準(zhǔn)采用了兩個(gè)必須同時(shí)滿足的測(cè)試標(biāo)準(zhǔn)：

點(diǎn)至點(diǎn)的電阻（<10 12 Ω）電荷衰減（在不到2秒的時(shí)間內(nèi)從1,000 V到100 V）

防靜電：

（EN 1149-1; EN 1149-2; EN 1149-3; EN 1149-5）

（ESD EN 61340-5-1（EN 61340-5-2）

材料：

具有特殊纖維或線（以增加靜電耗散性能）的基礎(chǔ)材料具有吸濕性（從空氣中吸收水分）的合成纖維

具有其他特殊纖維或線的聚酯混紡織物（例如碳，可提高靜電傳導(dǎo)性）

導(dǎo)電纖維：

導(dǎo)電涂層或芯

導(dǎo)電涂層（始終使用）

測(cè)試之前：

5次清洗

薄荷狀態(tài)

測(cè)試中：

三種測(cè)試過程之一：

1149-1表面電阻（a）用導(dǎo)電涂料B的纖維）與相應(yīng)的設(shè)備例如用于在使用一次性防護(hù)服的表面材料）<2.5×10 9 Ω

1149-2接觸電阻

1149-3電荷衰減（帶有導(dǎo)電表面芯或涂層）50％<4秒或屏蔽系數(shù)S> 0.2

這兩個(gè)標(biāo)準(zhǔn)的共同點(diǎn)是測(cè)試電荷衰減。但是，ESD標(biāo)準(zhǔn)的要求明顯高于抗靜電標(biāo)準(zhǔn)。測(cè)試條件也有很大不同。在抗靜電標(biāo)準(zhǔn)的框架內(nèi)，目前僅必須測(cè)試表面材料。但是，要獲得ESD認(rèn)證，必須對(duì)整個(gè)服裝進(jìn)行測(cè)試和評(píng)估。由于我們認(rèn)為測(cè)試整個(gè)服裝有很多優(yōu)勢(shì)，因此uvex PPE總是以這種方式進(jìn)行測(cè)試。這意味著還考慮了接縫和其他過渡點(diǎn)，這些接縫和過渡點(diǎn)通常是服裝的薄弱環(huán)節(jié)。

在第一篇文章中概述了兩種標(biāo)準(zhǔn)提供的保護(hù)級(jí)別的根本區(qū)別之后，并了解到抗靜電標(biāo)準(zhǔn)以PPE為中心，以保護(hù)人類，而ESD標(biāo)準(zhǔn)則針對(duì)保護(hù)對(duì)象免受極弱的堆積物的侵害，因此，我們進(jìn)一步探討了在第二篇文章中詳細(xì)介紹。一般而言，網(wǎng)狀圖案/帶襯里的織物結(jié)構(gòu)可以被視為已使用導(dǎo)電/靜電耗散纖維的第一個(gè)指示。快速瀏覽服裝內(nèi)部可以快速測(cè)試標(biāo)簽上的相關(guān)標(biāo)準(zhǔn)。此外，幾乎uvex生產(chǎn)的所有PPE產(chǎn)品的外部都帶有相關(guān)的象形圖。

除了處理材料外，我們還比較并解釋了這兩種標(biāo)準(zhǔn)的測(cè)試標(biāo)準(zhǔn)。這些標(biāo)準(zhǔn)乍看之下似乎很相似，但實(shí)際上，直接進(jìn)行比較是不可行的。選擇正確的個(gè)人防護(hù)裝備時(shí)，必須考慮工作環(huán)境和相應(yīng)的活動(dòng)–這與我們的“保護(hù)人員”的理念相符。

官方分享 （新塵電子）→〈衣服的靜電放電能力〉
本文地址：http://u1v1.cn/news/fbk/491.html
文章均由 （新塵電子） 公司整理發(fā)布，文章資料僅供參考，轉(zhuǎn)載請(qǐng)標(biāo)明出處。謝謝！
